Назначение:
Шток сборочный левый предназначен для установки в ударно-спусковой механизм (УСМ) двуствольного ружья ИЖ-43. Он выполняет функцию передачи движения от спускового крючка к курку левого ствола. При нажатии на спусковой крючок шток приводит в движение курок, в результате чего происходит удар бойка по капсюлю патрона.
Конструкция:

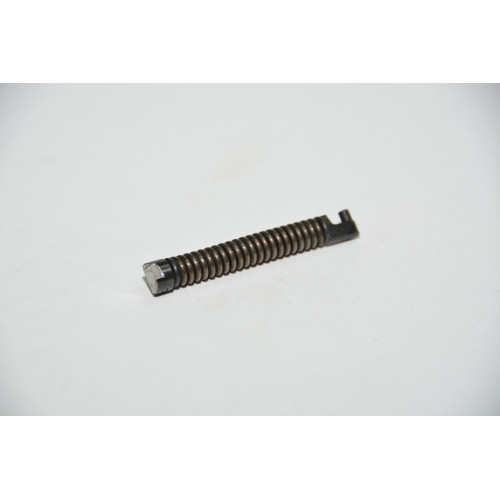

Шток представляет собой удлинённый металлический элемент цилиндрической формы с точной механической обработкой.
Конструкция сборочного варианта включает:
Тело штока – стержень круглого сечения;
Рабочий хвостовик – часть, взаимодействующая с курком;
Резьбовая часть – для крепления внутри механизма;
Направляющие и посадочные поверхности, обеспечивающие точную работу и отсутствие люфтов.
Шток сборочный — то есть уже подготовленный к установке, с соответствующими элементами (наконечник, резьба, иногда упорная втулка или фиксатор).
Материал:
Сталь 45 или сталь 40Х, прошедшая термическую обработку;
Поверхность может быть оксидирована (чёрный цвет) для защиты от коррозии;
Твердость поверхности — до 45–50 HRC, что обеспечивает стойкость к износу при постоянной работе в механизме.
Размеры (типовые, могут незначительно отличаться):
Параметр
Значение (приблизительно)
Общая длина
38–42 мм
Диаметр штока
4.5 мм
Длина резьбовой части
6–8 мм
Диаметр резьбы
М3 или М4 (мелкий шаг)
Ходовая часть (рабочая зона)
25–28 мм

Важно: размеры могут отличаться в зависимости от партии или конкретной модификации ИЖ-43 (например, ИЖ-43Е).

Тип резьбы:
Метрическая наружная резьба – М3×0.5 или М4×0.5;
Используется для точной фиксации детали в корпусе или сцепления с тягами УСМ.

Установка и совместимость:
Устанавливается в левый канал УСМ, соответствует левому курку ружья;
Требуется точное позиционирование и свободное движение в посадочном отверстии;
Совместим со следующими моделями:
ИЖ-43,
ИЖ-43Е (с эжектором),
ИЖ-43М (модифицированная версия),
Возможна совместимость с ружьями ТОЗ-БМ и аналогами при доработке.

Производитель: ИМЗ
